炼铅炉是一种专业的提取铅设备当然这种设备也有专业的炉料，比如烧结块、铁屑等物质都是比较常用的一些炉料，这些炉料中的物质能够以及各种成分的含量比较适合鼓风炉熔炼选定的渣型。

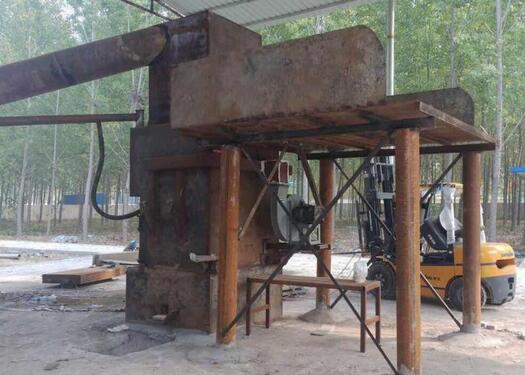

炼铅炉是炼铅的必备设备，它不但提高了炼铅质量，还提高了炼铅效率。炼铅炉在炼铅的过程中少不了炉料帮助，炉料使得炼铅炉得以加温、加压，实现铅的冶炼。炼铅炉所用的炉料种类有很多，其中包括自熔性烧结块、焦炭、铁屑、熔剂等。这些炉料一般根据具体情况进行添加，下面我们一起来看下这几种常用的炉料。

一、烧结块：一般要求烧结块孔隙不小于50—60％；块度为50—150mm，小于50mm部分与大于150mm部分之和不超过25％。并且烧结块含铜在1.5％以下时，烧结块含硫以1.5—2.0％为宜；当含铜量在1.5％以上时，则含硫应适当提高。造渣成分的含量应符合鼓风炉熔炼选定的渣型。

二、铁屑：当烧结块残硫较高时，为了降低铜硫含铅量，鼓风炉炉料可加入少量铁屑，一般添加量为1—3％。个别小型炉因烧结块残硫过高，有时铁屑添加量达5％以上。

三、返渣：为提高金属回收率，通常把沉淀锅底部渣、渣包的渣壳及渣流槽的结块等含铅较高的块状渣返回鼓风炉内。返渣块度不宜大于150mm，正常生产时，返渣量不超过加料量的10％。

四、熔剂：熔炼自熔性烧结块或团矿时，一般不往鼓风炉加熔剂。当熔炼氧化铅富块矿或氧化矿团矿时，根据造渣要求加入所需熔剂。熔剂块度以50—100mm为宜。

氧化铅矿主要由白铅矿和铅矾组成，属次生矿，它是原生矿受风华作用或含有碳酸盐的地下水的作用而逐渐产生的，常见在铅矿床的上层，或与硫化矿共存而形成复合矿。铅在氧化矿床中的储量比在硫化矿床中少得多，故对炼铅工业来说，氧化矿意义较小，铅冶金的主要原料来源于硫化矿。
