在提取铅设备中炉料其实就是一种非常重要的冶炼原料，如果没有这种物质的话，设备是无法完成铅的提取工作的，而且这种原料的种类非常多，像焦炭、铁屑、熔剂等都属于一些常见的炉料，也是使用效果比较好的几种。

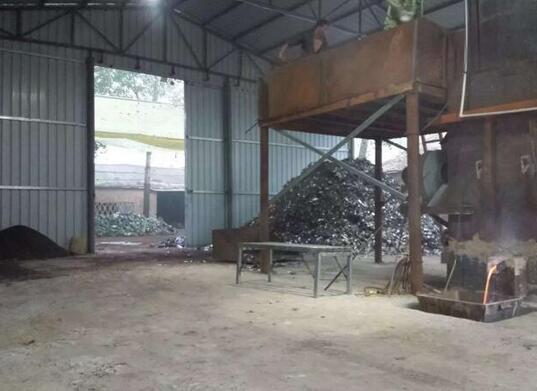

炼铅炉是炼铅的必备设备，它不但提高了炼铅质量，还提高了炼铅效率。炼铅炉在炼铅的过程中少不了炉料帮助，炉料使得炼铅炉得以加温、加压，实现铅的冶炼。炼铅炉所用的炉料种类有很多，其中包括自熔性烧结块、焦炭、铁屑、熔剂等。这些炉料一般根据具体情况进行添加，下面我们一起来看下这几种常用的炉料。

一、烧结块：一般要求烧结块孔隙不小于50—60％；块度为50—150mm，小于50mm部分与大于150mm部分之和不超过25％。并且烧结块含铜在1.5％以下时，烧结块含硫以1.5—2.0％为宜；当含铜量在1.5％以上时，则含硫应适当提高。造渣成分的含量应符合鼓风炉熔炼选定的渣型。

二、铁屑：当烧结块残硫较高时，为了降低铜硫含铅量，鼓风炉炉料可加入少量铁屑，一般添加量为1—3％。个别小型炉因烧结块残硫过高，有时铁屑添加量达5％以上。

三、返渣：为提高金属回收率，通常把沉淀锅底部渣、渣包的渣壳及渣流槽的结块等含铅较高的块状渣返回鼓风炉内。返渣块度不宜大于150mm，正常生产时，返渣量不超过加料量的10％。

四、熔剂：熔炼自熔性烧结块或团矿时，一般不往鼓风炉加熔剂。当熔炼氧化铅富块矿或氧化矿团矿时，根据造渣要求加入所需熔剂。熔剂块度以50—100mm为宜。

氧化铅矿主要由白铅矿和铅矾组成，属次生矿，它是原生矿受风华作用或含有碳酸盐的地下水的作用而逐渐产生的，常见在铅矿床的上层，或与硫化矿共存而形成复合矿。铅在氧化矿床中的储量比在硫化矿床中少得多，故对炼铅工业来说，氧化矿意义较小，铅冶金的主要原料来源于硫化矿。
