所谓的炼铅熔炼就是用提炼铅设备将矿石中含有的铅元素提炼出来，因为一款矿石中含有丰富的金属元素所以在提炼的过程中需要根据铅对于温度的需求进行多次提炼，大家可以来看一下提炼的过程。

炼铅的原料主要是硫化铅矿，采出的矿石品位一般低于3％,须经选矿得到铅精矿再行冶炼。铅精矿一般成分为：铅40～75％，锌1～10％，硫16～20％,还常含有银、铜、铋、砷、锑等伴生或共生金属。

硫化铅精矿炼铅主要包括烧结赔烧、鼓风炉熔炼等过程：

1、烧结焙烧使精矿中的PbS氧化为PbO，并烧结成块。烧结块含铅40～50％,含硫低于2％。一部分二氧化硫浓度高的焙烧烟气可用于生产硫酸。

2、还原熔炼将破碎成100毫米左右的烧结块配以10%左右的焦炭装入鼓风炉，从炉的下部鼓入空气或预热空气（250～450℃）或富氧空气，使焦炭燃烧，保持风口区的温度在1300℃左右，含有CO的高温烟气在炉内向上运动，在此过程中，使炉料中的氧化铅还原成铅，氧化铁等形成炉渣。液体铅和炉渣流入炉缸，进行分离。铅液在向下流动过程中捕集金、银、铜、铋等金属。所得含铅约98％的粗铅，送往精炼。炉渣含锌高时，经烟化炉处理回收锌、铅。

3、粗铅精炼分火法精炼和电解精炼。火法精炼的基建投资省，生产费用低，为世界许多炼铅厂采用；电解精炼除铋效果好，粗铅含铋高时，宜采用电解精炼。

4、火法精炼包括：熔析精炼和加硫除铜。熔析是利用铜在铅中的溶解度随温度的降低而减小的特性，降温除去部分铜，加硫是使铜生成Cu2S进一步除去。经过这两段作业，铅中含铜可降至0.001～0.002％。②碱性精炼除砷、锡、锑。除铜后的铅液不断流经熔融的氢氧化钠和氯化钠，同时加入硝石(NaNO3)作氧化剂，使砷、锡、锑分别氧化生成砷酸钠(Na3AsO4)、锡酸钠(Na2SnO3)和锑酸钠(Na3SbO4),溶于氢氧化钠和氯化钠的混合熔体中而与铅分离。③加锌除银。加锌于含银的铅液，生成浮于铅液表面的“银锌壳”。银锌壳一般比粗铅含银高20倍，是提取银的原料。铅液中残存的锌(0.6～0.7%),可用碱性精炼法或氯化精炼法除去。真空蒸馏除锌法也已被一些工厂采用。④加钙、镁除铋。在一定温度下铋与钙可生成Bi2Ca3和Bi3Ca,铋与镁可生成Bi2Mg3，此法可使铅中的铋降至0.01～0.02％。火法精炼作业都可在铸铁制的精炼锅内进行。氧化法除锌也可使用反射炉。

5、电解精炼粗铅中的铜、锡等杂质,对电解有害,电解前先用火法初步精炼，以除去铜、锡。电解时阳极中须含有千分之几的锑，以便使阳极泥致密而不脱落，故在铸造阳极前须调整铅液中的含锑量。电解以火法初步精炼的粗铅为阳极,以电解精铅薄片为阴极,在硅氟酸铅和硅氟酸溶液中进行。电解液一般含Pb2+80～120克/升、H2SiF680～100克/升。电解液温度30～45℃，电流密度160～250安/米2，同极中心距75～110毫米,槽电压0.45～0.5伏，电流效率约92～98％,每吨阴极铅的电能消耗为120～160千瓦小时。

炼铅新工艺：

由于PbS熔点低而造成的焙烧脱硫困难,要求烧结机进料含硫保持在5～7%，为此需配入3.5～4倍于原料量的返粉,这就不仅降低了设备能力，同时也限制了烟气二氧化硫浓度的提高，为二氧化硫的回收带来困难，而且返粉的制备须经烧结块冷却、多段破碎、运输、配料等过程，从而加剧了铅尘和烟气对环境的污染。为此,60年代以来,许多国家先后研究了多种直接处理铅精矿产出粗铅的新方法,以取代传统的烧结机-鼓风炉流程。氧气底吹熔炼（SKS）—鼓风炉还原法、浸没式顶吹（ISA或Ausmelt）熔炼—鼓风炉还原法、氧气顶吹卡尔多（Kaldo）转炉法、氧气底吹（QSL）法和基夫赛特（Kivcet）法，在上述方法中，氧气底吹熔炼—鼓风炉还原法和浸没式顶吹（ISA或Ausmelt）熔炼—鼓风炉还原法已实现了稳定持续的生产，并取得了良好的技术经济指标，为我国大部分的铅冶炼厂所采用。此外，用氯盐浸出铅精矿的湿法炼铅的研究也取得了一些进展。

再生铅：

蓄电池用铅量在铅的消费中占很大比例，因此废旧蓄电池是再生铅的主要原料。有的国家再生铅量占总产铅量的一半以上。

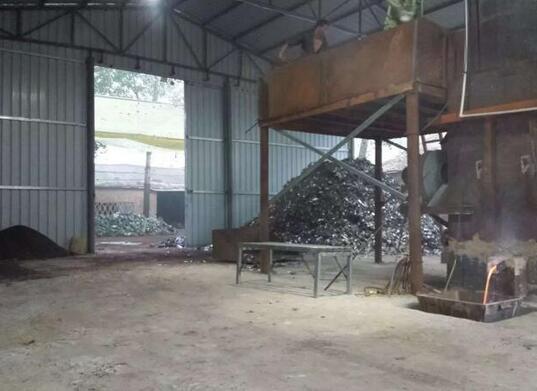

再生铅主要用火法生产。例如,处理废蓄电池时,通常配以8～15%的碎焦，5～10%的铁屑和适量的石灰、苏打等熔剂，在转炉、反射炉、鼓风炉或其他炉中熔炼成粗铅。

铅毒：

铅的蒸气和粉尘容易通过呼吸道和食道进入人体，铅和氧化铅溶于血液引起中毒，常有贫血、腹痛、痉挛、眼和肾受损害等症状。铅生产过程中应注意环境保护，加强烟气净化除尘，发现生产人员体内含铅量高时，应治疗排铅。
